Co to jest twistlock kontenerowy i jak działa w praktyce

Co to jest twistlock kontenerowy?

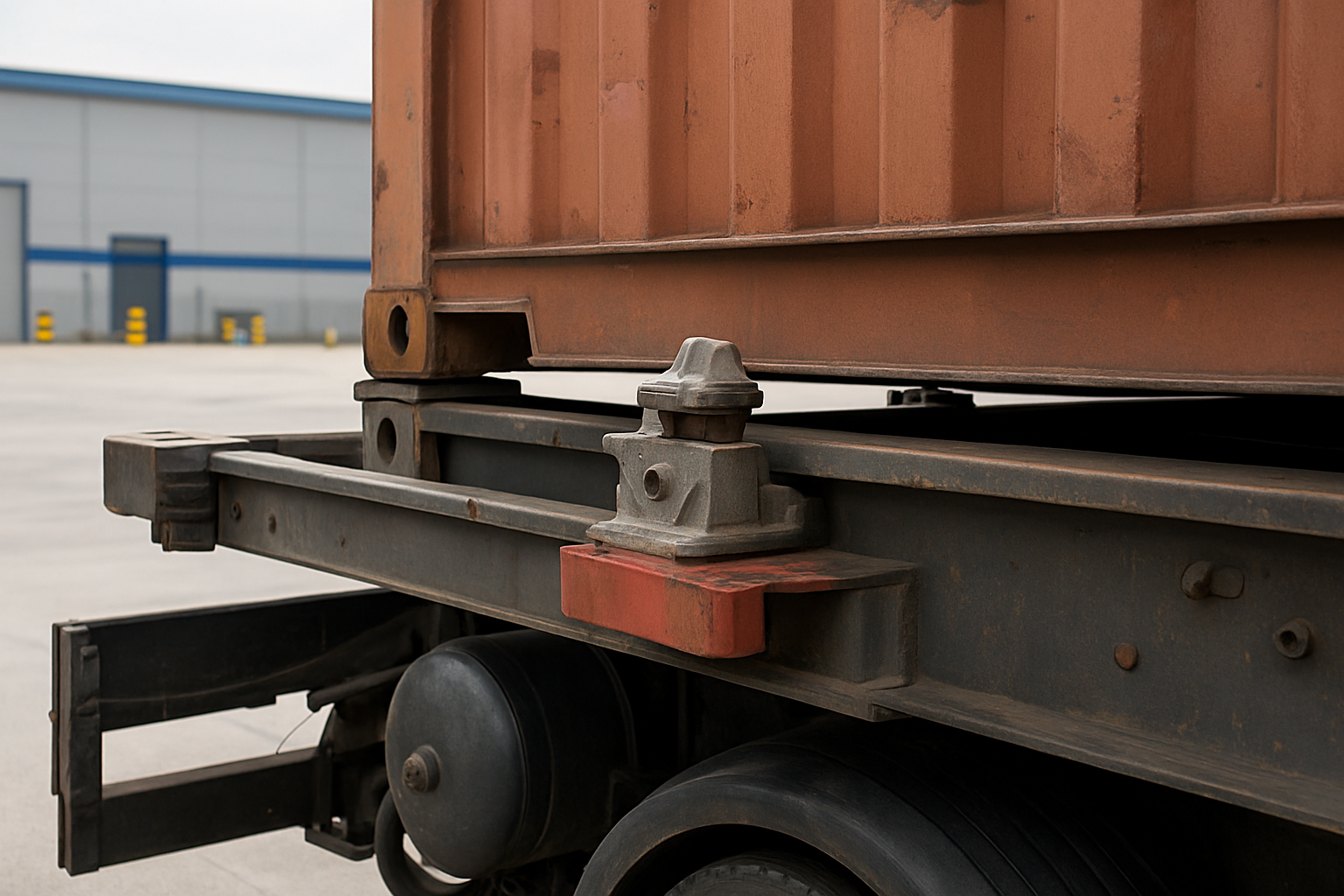

Twistlock kontenerowy to mechaniczny zaczep służący do blokowania kontenera morskiego lub nadwozia wymiennego na ramie naczepy, przyczepy, wagonu kolejowego albo wózka terminalowego. Jest to standardowy element wyposażenia każdej ramy podkontenerowej.

Twistlock współpracuje z narożnym okuciem kontenera (tzw. narożniki ISO). Po wsunięciu trzpienia twistlocka w otwór narożnika i obróceniu o 90° kontener zostaje zablokowany w pozycji roboczej i nie może się przemieszczać w płaszczyźnie poziomej ani zostać uniesiony bez odblokowania.

Podstawowa budowa twistlocka

Typowy twistlock składa się z kilku kluczowych elementów:

• Trzpień (głowica) – część wchodząca w narożne okucie kontenera, o kształcie dopasowanym do standardu ISO, obracana o 90°.
• Korpus (obudowa) – przyspawana lub przykręcona do ramy naczepy / wagonu część nośna.
• Mechanizm obrotowy – dźwignia, pokrętło lub inny układ umożliwiający obrót trzpienia.
• Elementy sprężynujące / blokujące – zabezpieczają twistlock przed samoczynnym obrotem i rozblokowaniem.

W zależności od producenta kształt dźwigni, sposób mocowania i detale konstrukcyjne mogą się różnić, ale zasada działania jest zawsze taka sama: wsunąć – obrócić – zablokować.

Jak działa twistlock – krok po kroku

Typowa procedura zapięcia kontenera na ramie z twistlockami wygląda następująco:

1. Ustawienie twistlocka w pozycji otwartej – trzpień jest ustawiony w osi podłużnej ramy, dźwignia w pozycji „open”.
2. Opuszczenie kontenera – dźwig, suwnica lub reachstacker opuszcza kontener tak, aby narożniki ISO zostały nabite na trzpienie twistlocków.
3. Obrót trzpienia – operator ręcznie obraca dźwignię (lub mechanizm jest sterowany zdalnie/pneumatycznie), trzpień obraca się o 90° pod narożnikiem.
4. Zamknięcie / zabezpieczenie – dźwignia wchodzi w pozycję „closed” i jest dodatkowo zabezpieczana (czasem zawleczką albo sprężyną).

W pozycji zamkniętej głowica twistlocka opiera się o ścianki otworu narożnika kontenera. Siły działające na kontener podczas jazdy są przenoszone przez narożniki na korpus twistlocka i dalej na ramę.

Rodzaje twistlocków kontenerowych

W praktyce spotkasz kilka podstawowych odmian twistlocków:

Twistlocki stałe

Przyspawane lub przykręcone na stałe do ramy w określonych punktach (np. pod kontener 20' lub 40'). Zazwyczaj obsługiwane ręcznie dźwignią.

Twistlocki przesuwne

Montowane na prowadnicach na ramie naczepy lub wagonu. Można je przestawić do różnych rozstawów, np. pod 20', 30', 40' czy 45'. Umożliwiają większą elastyczność konfiguracji.

Twistlocki składane (retractable)

Po złożeniu chowają się w obrysie ramy, dzięki czemu nie wystają ponad płaszczyznę podłogi. Stosowane tam, gdzie przewozi się zarówno kontenery, jak i inne ładunki.

Twistlocki automatyczne / półautomatyczne

Mogą się blokować samoczynnie przy opuszczaniu kontenera i odblokowywać po pociągnięciu linki lub po wykonaniu określonej sekwencji. Ułatwiają obsługę, zwłaszcza przy częstych przeładunkach.

Gdzie stosuje się twistlocki kontenerowe?

Twistlocki znajdziesz wszędzie tam, gdzie przewozi się standardowe kontenery lub nadwozia wymienne:

• naczepy i przyczepy podkontenerowe,
• wagonów kolejowych typu platforma lub sggnss/sggrrs itp.,
• podwozia kontenerowe (chassis) w transporcie intermodalnym,
• wózki terminalowe i specjalne przyczepy fabryczne,
• ramy pod zabudowy kontenerowe na ciężarówkach.

W pojazdach drogowych twistlocki są często jednym z wielu punktów mocowania ładunku. Oprócz nich stosuje się np. łańcuchy, pasy, odboje, kliny itp., w zależności od rodzaju przewożonego towaru.

Bezpieczeństwo przy obsłudze twistlocków

Źle zamknięty twistlock to realne ryzyko utraty kontenera podczas jazdy, więc kilka zasad warto traktować jako obowiązek:

• Zawsze wizualnie sprawdź pozycję dźwigni – po zablokowaniu każdy twistlock powinien być w pozycji „closed”.
• Kontroluj zużycie i korozję – nadmiernie wytarte, wykrzywione lub skorodowane elementy trzeba wymienić.
• Sprawdź dopasowanie – trzpień musi swobodnie wchodzić i obracać się w narożniku ISO, bez klinowania.
• Uważaj przy pracy ręcznej – dźwignie mogą chodzić ciężko, a przy zatarciu łatwo o uraz dłoni.
• Kontrola przed każdym wyjazdem – obejście pojazdu i obejrzenie wszystkich twistlocków to kilka minut, a może uratować ładunek i prawo jazdy.

Jeżeli twistlock działa podejrzanie ciężko lub nie da się go w pełni obrócić, nie próbuj tego „na siłę” łomem – lepiej zdemontować i naprawić lub wymienić.

Typowe problemy z twistlockami i ich diagnoza

Zapieknięty lub zatarły się mechanizm

Przyczyna to najczęściej brak smarowania i korozja. Objawy:

• dźwignia chodzi bardzo ciężko,
• trzpień nie obraca się do końca,
• trzpień wraca samoczynnie z pozycji zamkniętej.

Najprostsza droga to demontaż, czyszczenie mechaniczne, odrdzewiacz, smar odporny na warunki atmosferyczne, a przy dużym zużyciu – wymiana całego twistlocka.

Wyrobione gniazdo lub trzpień

Po latach pracy głowica twistlocka i otwory w narożnikach kontenerów potrafią być mocno „wybiegane”. Jeśli luz jest duży, kontener może „pracować” na ramie, co jest niebezpieczne i niszczy zarówno ramę, jak i sam twistlock. W takiej sytuacji nie ma sensu regenerować na siłę – wymiana jest najpewniejszym rozwiązaniem.

Deformacja po kolizji lub przeciążeniu

Jeżeli pojazd miał kolizję, wpadł kołami w głęboką dziurę pod obciążeniem albo kontener był niewłaściwie stawiany, twistlock może się skrzywić. Skrzywiony trzpień często nadal „jakoś” wchodzi w narożnik, ale nie zapewnia pełnej powierzchni styku. Taki element należy traktować jako uszkodzony i wymienić.

Eksploatacja i konserwacja twistlocków

Aby twistlocki działały pewnie i bezpiecznie:

• okresowo czyść je z brudu, soli i rdzy,
• kontroluj ruch trzpienia – powinien obracać się bez zacięć, ale bez „luzu jak w wiadrze”,
• smaruj punkty obrotowe zgodnie z zaleceniami producenta ramy/naczepy,
• po każdej poważniejszej naprawie ramy (spawanie, prostowanie) sprawdź, czy pozycje twistlocków zgadzają się z wymiarami ISO.

Jeśli serwisujesz pojazd kompleksowo, przy okazji warto ogarnąć też drobne rzeczy typu tablice rejestracyjne i ich mocowanie. Do samego mocowania tablic możesz dobrać elementy z działu wsporników tablicy rejestracyjnej, a jeśli tablica jest montowana na ramce, przydatna będzie np. ramka tablicy rejestracyjnej ze stali nierdzewnej, która zniesie warunki podobne do tych, w jakich pracują twistlocki.

Twistlock a inne systemy mocowania ładunku

Twistlock jest rozwiązaniem typowo „kontenerowym”. Nie zastąpi go nic innego, jeśli przewozisz standardowy kontener morski – układ narożników ISO został właśnie pod twistlocki zaprojektowany.

Inne popularne systemy mocowania:

• Pasy transportowe – do ładunków na płaskich platformach, nie do kontenerów.
• Łańcuchy i napinacze – głównie dla ciężkich maszyn, stali, drewna.
• Szyny do belek rozporowych, listwy kotwiące – głównie w plandekach i zabudowach furgonowych.

Jeżeli jednak kontener ma nietypowe wymiary albo jest to zabudowa specjalna, często łączy się twistlocki z dodatkowymi punktami mocowania, np. łańcuchami do ramy.

Powiązane elementy eksploatacyjne pojazdu

Przy eksploatacji naczep kontenerowych nie kończy się na samych twistlockach. Kontrole drogowe zwracają uwagę również na oświetlenie i oznakowanie pojazdu. Warto przy okazji serwisu twistlocków sprawdzić, czy działa oświetlenie tablicy rejestracyjnej oraz stan ramki/tablicy.

Jeśli wymieniasz lampkę tablicy, możesz dobrać konkretny model po numerze auta/naczepy w dziale oświetlenia tablicy rejestracyjnej. Do samego mocowania tablicy przydadzą się ramki, np. elastyczna czarna ramka AMIO-01642, która lepiej znosi wibracje i uderzenia kamieni niż twarde plastiki.

Najczestsze pytania

Czy można przewozić kontener bez użycia twistlocków?

Nie. Kontener morski jest projektowany pod mocowanie na narożnikach ISO przez twistlocki. Jakiekolwiek „obejścia” typu pasy wokół kontenera są niezgodne z zasadami mocowania ładunku i bardzo ryzykowne.

Czy twistlock pasuje do każdego kontenera?

Twistlocki są projektowane pod standard ISO, więc pasują do typowych kontenerów morskich (20', 40', 45' itd.). Problem pojawia się przy nietypowych konstrukcjach lub uszkodzonych narożnikach – wtedy nawet poprawny twistlock może nie zablokować kontenera pewnie.

Jak często trzeba wymieniać twistlocki?

Nie ma stałego przebiegu ani interwału wymiany. Wymieniasz, gdy pojawi się nadmierny luz, korozja, zatarcie mechanizmu albo deformacja po kolizji. Częstotliwość zależy od intensywności eksploatacji i warunków pracy (sól, błoto, chemia).
