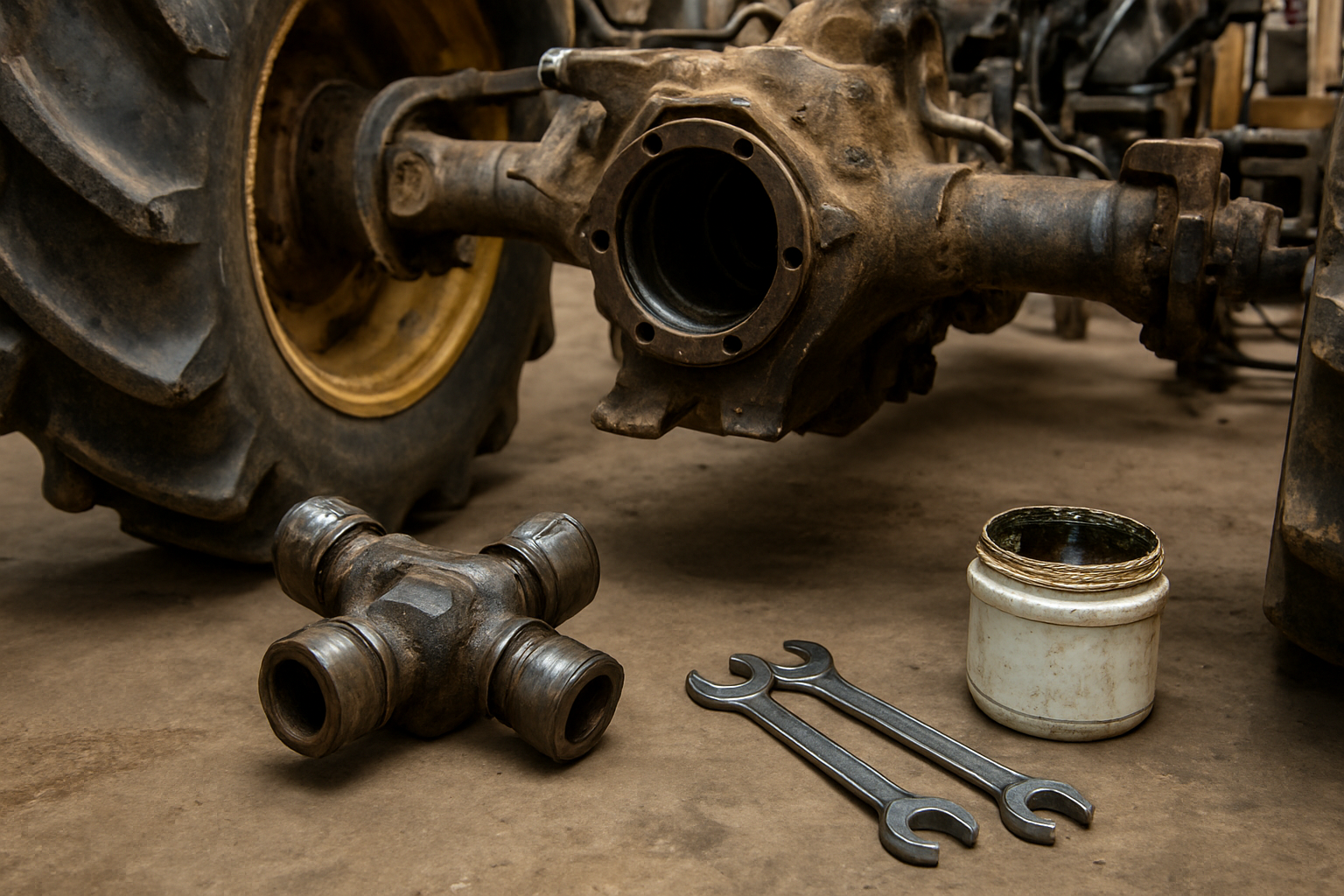

Ramię przegubu KK prawe – zastosowanie, dobór i montaż

Co to jest ramię przegubu KK prawe i do czego służy

Ramię przegubu KK prawe to element układu zawieszenia lub przeniesienia napędu w maszynie rolniczej, najczęściej w rozrzutnikach, wozach paszowych lub innych przyczepach z przegubowym zawieszeniem osi. Jego zadaniem jest przenoszenie obciążeń między ramą maszyny a osią lub podzespołem roboczym, z jednoczesnym umożliwieniem ruchu przegubowego.

Określenie „KK” zwykle odnosi się do konkretnego typu konstrukcji lub producenta maszyny, a „prawe” oznacza stronę montażu patrząc w kierunku jazdy. Z tego względu przy doborze części kluczowe jest nie tylko dopasowanie modelu maszyny, ale też strony – lewej lub prawej.

W maszynach takich jak rozrzutniki Van Lengerich czy zbliżone konstrukcyjnie modele innych producentów, ramię przegubu współpracuje z kulą, sworzniem oraz elementami zawieszenia. Przykładowo, w ciągnikach i osprzęcie rolniczym często stosuje się podobne rozwiązania, jak kula przegubu ramienia podnośnika hydraulicznego Ursus MF C-360.

Typowe zastosowania ramienia przegubu KK prawego

Ramię przegubu KK prawe spotkasz głównie w:

• rozrzutnikach obornika,
• wozach paszowych,
• przyczepach rolniczych z zawieszeniem przegubowym,
• maszynach z systemem skrętnych osi sterowanych przegubowo.

W wielu modelach maszyn rolniczych rama pojazdu łączy się z osią za pomocą dwóch ramion przegubu – lewego i prawego – oraz elementów pośrednich (kule, sworznie, tuleje). Z czasem na skutek pracy w ciężkich warunkach, obciążenia i korozji, szczególnie najsłabiej zabezpieczona strona (często prawa) ulega wyrobieniu lub pęknięciu.

Ramię przegubu KK prawe a lewe – dlaczego nie są zamienne

Ramię prawe i lewe zwykle nie są zamienne, ponieważ:

• mają różne kąty gięcia i kształt przetłoczeń,
• otwory montażowe mogą być przesunięte lub na różnych płaszczyznach,
• czasami różni się też długość robocza ramienia.

Dlatego kupując część pod hasłem „ramię przegubu KK prawe”, nie warto brać „dla prób” wersji lewej w nadziei, że da się ją „dostosować”. Próby doginania czy spawania mogą skończyć się uszkodzeniem zawieszenia, szybkim pęknięciem lub rozjechaniem zbieżności osi.

Dodatkowo w ramach jednego typu maszyny bywa dostępne ramię prawe w wersji pełnej oraz krótszej. Przykładem są ramiona do maszyn Van Lengerich: ramię przegubu Van Lengerich prawe oraz ramię przegubu Van Lengerich krótkie. Długość i geometria muszą odpowiadać konkretnemu miejscu zabudowy.

Objawy zużycia lub uszkodzenia ramienia przegubu

Ramię przegubu KK prawe kwalifikuje się do wymiany, gdy zauważysz:

• wyraźny luz w zawieszeniu osi lub zaczepu po prawej stronie,
• stukot przy ruszaniu, hamowaniu lub na dołkach,
• nierównomierne zużycie opon – szczególnie po prawej stronie,
• widoczne pęknięcia lub przetarcia materiału ramienia,
• wyrwane gniazda kul lub sworzni, owalne otwory,
• przesunięcie osi względem ramy (maszyna „ściąga” na jedną stronę).

W praktyce, jeśli ramię przegubu jest skorodowane, cienkie przy miejscach spawów albo pojawiła się pajęczyna mikropęknięć wokół otworów, nie ma sensu go ratować – wymiana jest znacznie pewniejsza niż kolejne spawy.

Jak dobrać ramię przegubu KK prawe do maszyny

Najpewniejsza droga do doboru to korzystanie z katalogów części po numerze nadwozia / numerze fabrycznym maszyny lub po numerze oryginalnej części. W przypadku maszyn, gdzie producent przewidział warianty ramion, dobieraj ramię po:

• marce i modelu maszyny (np. Van Lengerich, konkretna seria rozrzutnika),
• roku produkcji,
• numerze katalogowym z instrukcji lub tabliczki znamionowej części,
• długości ramienia (środek otworu – środek otworu),
• średnicy otworów pod sworznie lub śruby,
• sposobie mocowania kuli lub tulei przegubu.

Jeśli nie masz numeru części, a stare ramię jeszcze istnieje, przed zamówieniem dokładnie je zmierz i porównaj z wymiarami oferowanego zamiennika. W razie wątpliwości lepiej skonsultować się z katalogiem lub sprzedawcą, podając zdjęcia i wymiary.

Przy generalnym remoncie zawieszenia lub naprawach innych układów (np. pompy wtryskowej czy paliwowej) warto korzystać z katalogu napraw online, takiego jak dział Naprawa w sklepie, żeby ogarnąć listę potrzebnych elementów za jednym razem.

Przygotowanie do wymiany ramienia przegubu KK prawego

Do wymiany ramienia przegubu zwykle potrzebujesz:

• zestawu kluczy płasko-oczkowych i nasadowych w typowych rozmiarach rolniczych,
• dobrego odrdzewiacza i szczotki drucianej,
• podnośnika lub lewarka oraz kobyłek / podpór do zabezpieczenia maszyny,
• młotka, przecinaka lub wybijaków do sworzni,
• smaru do ponownego montażu elementów ruchomych,
• nowych nakrętek samohamownych i ewentualnie sworzni, tulei lub kul przegubu.

Przed rozpoczęciem prac ustaw maszynę na równym, twardym podłożu, zabezpiecz ją przed stoczeniem (klinowanie kół) i zawsze podpieraj ramę na stabilnych podporach – nie pracuj tylko na samym lewarku.

Demontaż zużytego ramienia

1. Odciążenie przegubu

   Podnieś tę część maszyny, która jest połączona ramieniem (oś, rama, belka), tak aby odciążyć przegub. Najlepiej, gdy sworznie da się wybić bez napinania ramienia.

2. Oczyszczenie połączeń

   Dokładnie oczyść okolice sworzni i śrub szczotką drucianą, zastosuj odrdzewiacz i daj mu chwilę zadziałać. To zmniejsza ryzyko urwania śrub.

3. Odkręcenie połączeń

   Odkręć nakrętki trzymające ramię przegubu po stronie ramy i po stronie osi / elementu roboczego. Jeśli są nakrętki samohamowne lub zabezpieczenia, przygotuj nowe na montaż.

4. Wyjęcie sworzni / bolców

   Wybij sworznie, uważając, aby nie uszkodzić gniazd w ramie. Przy mocno zapieczonych elementach przydatne mogą być wybijaki i kontrolowane podgrzanie, o ile konstrukcja na to pozwala.

5. Kontrola sąsiadujących elementów

   Po zdjęciu ramienia sprawdź stan kul, tulei, gniazd w ramie oraz sworzni. Jeśli są wybite lub skorodowane, przygotuj się na wymianę całego kompletu, nie tylko samego ramienia.

Montaż nowego prawego ramienia przegubu KK

1. Porównanie starej i nowej części

   Przed montażem przyłóż nowe ramię do starego i porównaj wsporniki, kąty, rozstawy otworów i długość. To ostatni moment, by wychwycić ewentualną pomyłkę (np. zamiast wersji krótkiej kupiona długa).

2. Przygotowanie połączeń

   Oczyść gniazda w ramie, osiach i na kulach. Jeśli montujesz nowe sworznie lub tuleje, posmaruj je cienką warstwą smaru technicznego, o ile nie jest przewidziany montaż „na sucho”.

3. Ustawienie ramienia

   Ustaw ramię w pozycji montażowej, wsuń sworznie lub śruby mocujące po obu stronach. Jeśli potrzebujesz, lekko podnoś lub opuszczaj oś, aby nie napinać przegubu na siłę.

4. Dokręcanie

   Załóż nowe podkładki i nakrętki. Dokręć połączenia zgodnie z momentami zalecanymi przez producenta maszyny – wartości sprawdź w dokumentacji technicznej lub instrukcji serwisowej konkretnego modelu.

5. Kontrola pracy zawieszenia

   Opuszczając maszynę z podpór, sprawdź, czy przegub pracuje płynnie i nie ma zacięć. Poruszaj osią w górę i dół oraz na boki, obserwując zachowanie ramienia i luz na połączeniach.

Na co zwrócić uwagę przy eksploatacji ramienia przegubu

• Regularne smarowanie – jeśli przegub ma kalamitki, pilnuj smarowania zgodnie z zaleceniami producenta.
• Kontrola luzów – przy każdym przeglądzie sezonowym sprawdź, czy na ramieniu nie pojawiły się luzy lub pęknięcia.
• Jazda z rozsądną prędkością – szczególnie z ciężką maszyną na nierównym terenie, bo wtedy ramię dostaje największe uderzenia.
• Kontrola po kolizjach – po mocnym uderzeniu kołem w przeszkodę lub dziurę sprawdź ramię prawe i lewe, bo często jedno z nich przyjmuje większe obciążenie.

Wymiana ramienia a inne naprawy w maszynie

W praktyce warsztatowej wymiana ramienia przegubu często idzie w parze z innymi naprawami, zwłaszcza gdy maszyna i tak trafia na kanał lub podnośnik. Wielu użytkowników łączy to z remontem układów hydraulicznych czy paliwowych, korzystając z zestawów naprawczych pomp. Przykładowo, przy pracach okołosilnikowych i paliwowych stosuje się gotowe komplety typu zestaw naprawczy pompy wtryskowej BOSCH F01M101454 lub zestaw naprawczy pompy paliwa Meat & Doria 98546.

Planowanie takich prac jednocześnie pozwala ograniczyć przestoje maszyny w sezonie i zaoszczędzić czas na wielokrotnych rozbiórkach tych samych elementów.

Najczestsze pytania

Czy mogę zamontować ramię przegubu lewe zamiast prawego?

Nie. Ramiona prawe i lewe różnią się geometrią i rozstawem otworów. Próby przeróbek czy spawania są ryzykowne – grożą uszkodzeniem zawieszenia i nieprawidłową pracą osi. Zawsze dobieraj ramię dokładnie pod stronę i model maszyny.

Skąd mam wiedzieć, czy potrzebuję wersji „krótkiej” ramienia?

Sprawdź długość starego ramienia (od środka otworu do środka otworu) i porównaj z wymiarem katalogowym nowej części. W maszynach, w których występuje np. ramię przegubu Van Lengerich prawe oraz krótkie, długość jest kluczowym parametrem. Informacje znajdziesz w dokumentacji maszyny lub w opisie części.

Czy przy wymianie ramienia przegubu KK prawego muszę wymieniać też kule i sworznie?

Nie zawsze, ale jeśli na kulach, sworzniach lub w gniazdach widać wyraźne wybicie, rowki lub owalne otwory, warto wymienić komplet. Samo nowe ramię założone na zużyte elementy szybko się wyrobi i luz wróci po krótkim czasie.
