Zawory poziomujące – działanie, objawy awarii, wymiana

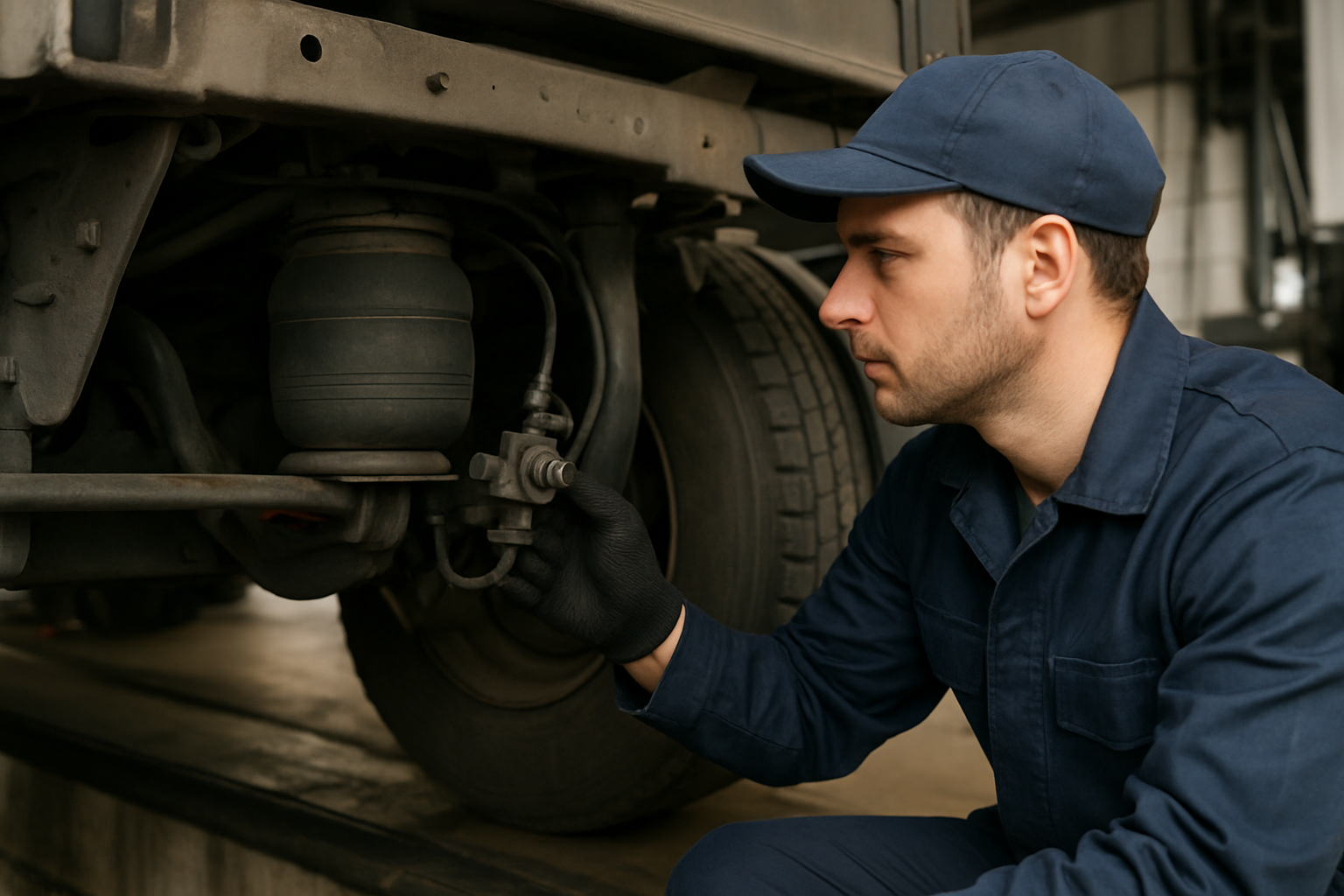

Czym są zawory poziomujące i gdzie je znajdziesz

Zawory poziomujące (ang. leveling valves) to elementy sterujące zawieszeniem pneumatycznym. Ich zadanie jest proste: utrzymać stałą wysokość pojazdu niezależnie od obciążenia. Sterują napełnianiem i odpowietrzaniem miechów pneumatycznych, korzystając ze sprężonego powietrza z instalacji pojazdu.

Najczęściej spotkasz je w:

• ciągnikach siodłowych i naczepach z zawieszeniem pneumatycznym,
• autobusach, busach,
• maszynach specjalnych i komunalnych, które muszą trzymać stały prześwit.

Zawór jest połączony z ramą i osią (lub elementem zawieszenia) za pomocą cięgna/łącznika. Zmiana odległości między ramą a osią powoduje ruch dźwigni zaworu, a ten reaguje dodaniem lub odjęciem powietrza z miechów.

Jak działa zawór poziomujący – zasada w skrócie

Większość zaworów poziomujących działa na podobnej zasadzie:

1. Pozycja neutralna – gdy wysokość jest prawidłowa, zawór jest „zamknięty”. Nie napełnia ani nie odpowietrza miechów, jedynie je odcina.
2. Za niski poziom – po załadunku pojazd siada, rama zbliża się do osi. Dźwignia zaworu zmienia położenie, otwiera dopływ powietrza z instalacji do miechów. Pojazd się podnosi, aż osiągnie ustawioną wysokość.
3. Za wysoki poziom – przy odciążeniu rama oddala się od osi. Zawór otwiera wydech (odpowietrzanie) i spuszcza powietrze z miechów, aż wysokość wróci do zadanej.

Zawór poziomujący nie pracuje „ciągle”. Ma wbudowaną martwą strefę (histerezę), dzięki której nie reaguje na każdy milimetr ruchu zawieszenia, tylko na większe zmiany wysokości. Dzięki temu nie „mieli” powietrza bez przerwy.

Objawy zużycia i awarii zaworu poziomującego

Typowe objawy, że zawór poziomujący woła o wymianę albo naprawę:

• Nierówna wysokość pojazdu – jedna strona naczepy/ciągnika niżej, mimo prawidłowego ciśnienia w instalacji.
• Powolne napełnianie miechów – po uruchomieniu silnika zawieszenie długo dochodzi do wysokości roboczej.
• Samoistne opadanie – pojazd stopniowo „klęka” na postoju, a szczelność miechów jest w porządku.
• Brak reakcji na zmianę obciążenia – po załadunku/rozładunku wysokość praktycznie się nie zmienia.
• Wycieki powietrza – słyszalne syczenie w okolicy zaworu, nawet gdy zawieszenie jest ustawione.
• Przesterowanie – zawieszenie reaguje skokowo, pojazd „podskakuje” przy korygowaniu poziomu.

Usterki mogą wynikać z zużycia uszczelnień, zabrudzenia wnętrza zaworu, zużycia osi dźwigni, ale też z problemów w instalacji powietrznej (np. zapchane przewody, walnięty inny zawór w układzie).

Wstępna diagnostyka zaworu poziomującego

Przed wymianą zaworu warto zrobić kilka prostych testów:

1. Sprawdzenie zasilania powietrzem – upewnij się, że do zaworu dochodzi powietrze z głównej instalacji. Jeśli na wejściu nie ma ciśnienia, szukaj przyczyny wcześniej w układzie (np. w zaworach przekaźnikowych lub głównych).
2. Kontrola cięgna/dźwigni – łącznik między zaworem a osią nie może być wyrobiony, pogięty ani urwany. Zawór nie zadziała, jeśli nie dostanie sygnału z zawieszenia.
3. Nasłuchiwanie wycieków – przy pracującej instalacji spryskaj zawór wodą z płynem (mydło, płyn do naczyń). Bąbelki pokażą miejsce nieszczelności.
4. Ręczne przesterowanie – przy pełnym ciśnieniu delikatnie porusz dźwignią zaworu w górę/dół (jeśli konstrukcja na to pozwala). Zawieszenie powinno reagować z opóźnieniem, ale wyraźnie.

Jeśli po tych testach zawór nie reaguje lub jest ewidentnie nieszczelny, najczęściej kończy się to jego wymianą. Zestawy naprawcze są, ale opłacalność zależy od konkretnego modelu i stanu korpusu.

Wymiana zaworu poziomującego – ogólne wskazówki

Dokładna procedura zależy od pojazdu, ale schemat prac zwykle wygląda podobnie:

1. Zabezpieczenie pojazdu
   • Ustaw pojazd na równej nawierzchni, zabezpiecz klinami.
   • Podnieś ramę odpowiednimi podporami, tak aby w razie rozszczelnienia zawieszenie nie opadło na Ciebie.
2. Opróżnienie układu
   • Spuść powietrze z głównych zbiorników (zgodnie z instrukcją pojazdu).
   • Odczekaj, aż zawieszenie całkowicie opadnie – minimalizujesz naprężenia na mocowaniach.
3. Odłączenie cięgna i przewodów
   • Zaznacz położenie dźwigni i długość cięgna (np. markerem, zdjęciem) – ułatwi to późniejszą regulację.
   • Odczep cięgno od zaworu, nie wyginając go nadmiernie.
   • Oznacz przewody powietrzne (kolorowym markerem lub opaskami), aby nie pomylić wejść/wyjść przy montażu nowego zaworu.
4. Demontaż zaworu
   • Odkręć śruby mocujące zawór do ramy lub wspornika.
   • Wyjmij zawór, uważając na resztki powietrza w przewodach.
5. Montaż nowego zaworu
   • Zamontuj zawór w miejsce starego, używając nowych podkładek, jeśli producent tego wymaga.
   • Podłącz przewody zgodnie z oznaczeniami. Nie używaj taśmy teflonowej na złączach, które wymagają uszczelnień typu O-ring.
   • Podłącz cięgno, ustawiając je wstępnie na tę samą długość co wcześniej.
6. Próba szczelności i regulacja wstępna
   • Napełnij układ powietrzem.
   • Sprawdź szczelność złączy.
   • Wstępnie wyreguluj wysokość pojazdu, korzystając z wymiarów podanych w dokumentacji pojazdu (odległość osi – rama).

Momentów dokręcania śrub oraz dokładnych wymiarów regulacyjnych NIE zgaduj – zawsze sprawdź je w dokumentacji serwisowej danego modelu pojazdu.

Regulacja zaworu poziomującego

Prawidłowa regulacja jest kluczowa, bo zawór wyznacza bazową wysokość roboczą zawieszenia.

• Sprawdź dane producenta – zwykle podany jest wymiar od osi do dolnej krawędzi ramy albo do konkretnego punktu referencyjnego.
• Ustawienie wstępne – na podnośnikach lub kanale ustaw pojazd na żądanej wysokości (mierzonej według instrukcji).
• Długość cięgna – reguluj ją tak, aby przy tej wysokości zawór znajdował się w pozycji neutralnej (nie napełnia, nie odpowietrza). Często oznaczone jest to specjalnym okienkiem lub znacznikiem na obudowie.
• Próba obciążeniowa – po regulacji sprawdź, jak zawieszenie reaguje na załadunek/rozładunek. Pojazd powinien wracać do ustawionej pozycji.

Powiązane elementy układu pneumatycznego

Zawór poziomujący nie pracuje w próżni – jest częścią całego układu zaworów i regulatorów. Przy problemach z zawieszeniem warto spojrzeć szerzej:

• Zawory główne i przekaźnikowe – rozdzielają powietrze do poszczególnych obwodów, w tym zawieszenia. W razie wątpliwości co do ich działania, pomocna będzie kategoria zawory oraz zawory przekaźnikowe.
• Zawory odcinające – pozwalają ręcznie odizolować część instalacji, np. na czas serwisu. Przykładowo, gdy montujesz dodatkowe sekcje lub modernizujesz układ, przydają się elementy z kategorii zawory odcinające.
• Zawory sterowane elektrycznie – w nowszych pojazdach część funkcji regulacji zawieszenia przechodzi na zawory elektromagnetyczne. Do rozbudowy układu możesz wykorzystać np. zawór elektryczny dodatkowej sekcji 6/2 lub mniejszy 6/2 50 l/min.
• Zawory dławiąco-zwrotne i regulator przepływu – pozwalają „uspokoić” pracę zawieszenia, ograniczyć szybkość napełniania/odpustu. W prostych układach pomocny bywa np. zawór dławiąco-zwrotny VRFU 90° lub trójdrogowy regulator przepływu.

Przy problemach z zawieszeniem sprawdź także stan miechów, przewodów, złączek i zbiorników – nieszczelność w dowolnym punkcie może wyglądać jak awaria zaworu poziomującego.

Bezpieczeństwo przy pracy z zawieszeniem pneumatycznym

Przy serwisie zaworów poziomujących pamiętaj o kilku podstawowych zasadach:

• Nigdy nie pracuj pod pojazdem podpartym tylko na poduszkach powietrznych – zawsze stosuj stabilne podpory mechaniczne.
• Opróżnij układ – przed demontażem zaworów i przewodów odprowadź ciśnienie ze zbiorników zgodnie z instrukcją pojazdu.
• Uważaj na opadanie pojazdu – przy rozszczelnieniu zawieszenia pojazd może opaść gwałtownie.
• Nie dmuchaj ustami w przewody – używaj tylko czystego, osuszonego powietrza z instalacji warsztatowej, aby nie wprowadzać wilgoci i zanieczyszczeń.

Najczestsze pytania

Czy zawór poziomujący można zregenerować, czy trzeba wymieniać?

To zależy od modelu i stanu korpusu. Jeśli masz dostępny zestaw naprawczy i korpus nie jest pęknięty ani zużyty w miejscu osi dźwigni, regeneracja ma sens. Gdy zawór jest mocno skorodowany lub wyrobiony mechanicznie, zazwyczaj lepiej go wymienić. Zawsze sprawdź dostępność części do konkretnego typu zaworu.

Czy można zaślepić zawór poziomujący i sterować zawieszeniem ręcznie?

Teoretycznie da się zbudować układ z ręcznym sterowaniem napełnianiem/odpowietrzaniem, ale w pojeździe użytkowym jest to rozwiązanie ryzykowne i często niezgodne z przepisami. Zawór poziomujący jest elementem bezpieczeństwa – utrzymuje właściwą geometrię zawieszenia i rozkład sił hamowania. Modyfikacje układu rób tylko zgodnie z dokumentacją techniczną i homologacją pojazdu.

Jak często wymieniać zawory poziomujące?

Nie ma sztywnego interwału czasowego. Zawór wymienia się wtedy, gdy pojawiają się objawy zużycia: nieszczelność, brak reakcji na zmianę obciążenia, problemy z utrzymaniem wysokości. W praktyce przy intensywnej eksploatacji ciężarówek i naczep warto profilaktycznie kontrolować działanie zaworów podczas przeglądów okresowych i reagować przy pierwszych oznakach problemów.
